背景

在上一章中，我们介绍了dtmf按键功能，可以看到rtpengine能够把收到的rfc2833和inbound类型的dtmf透传到uas。

在实际项目中, 我们可能还需要对dtmf做按键类型转换, 在rtpengine的官方文档transcoding中，我们找到这样一段话：

Rtpengine supports transcoding between RFC 2833/4733 DTMF event packets (telephone-event payloads) and in-band DTMF audio tones. When enabled, rtpengine translates DTMF event packets to in-band DTMF audio by generating DTMF tones and injecting them into the audio stream, and translates in-band DTMF tones by running the audio stream through a DSP, and generating DTMF event packets when a DTMF tone is detected.

所以可以得知rfc2833/4733和inbound类型可以互相转换。

本次测试的rtpengine版本:

Version: 13.1.0.0+0~mr13.1.0.0 git-heads/mr13.0.1.2-3ac08574

rfc2833 转inbound

1. 在opensips在转发invite时,rtpengine_manager里,参数设置如下:

always-transcode codec-mask-all codec-transcode-telephone-event codec-strip-telephone-event

通过抓包得到的结果如下:

opensips转发给uas的RTP按键内容为:

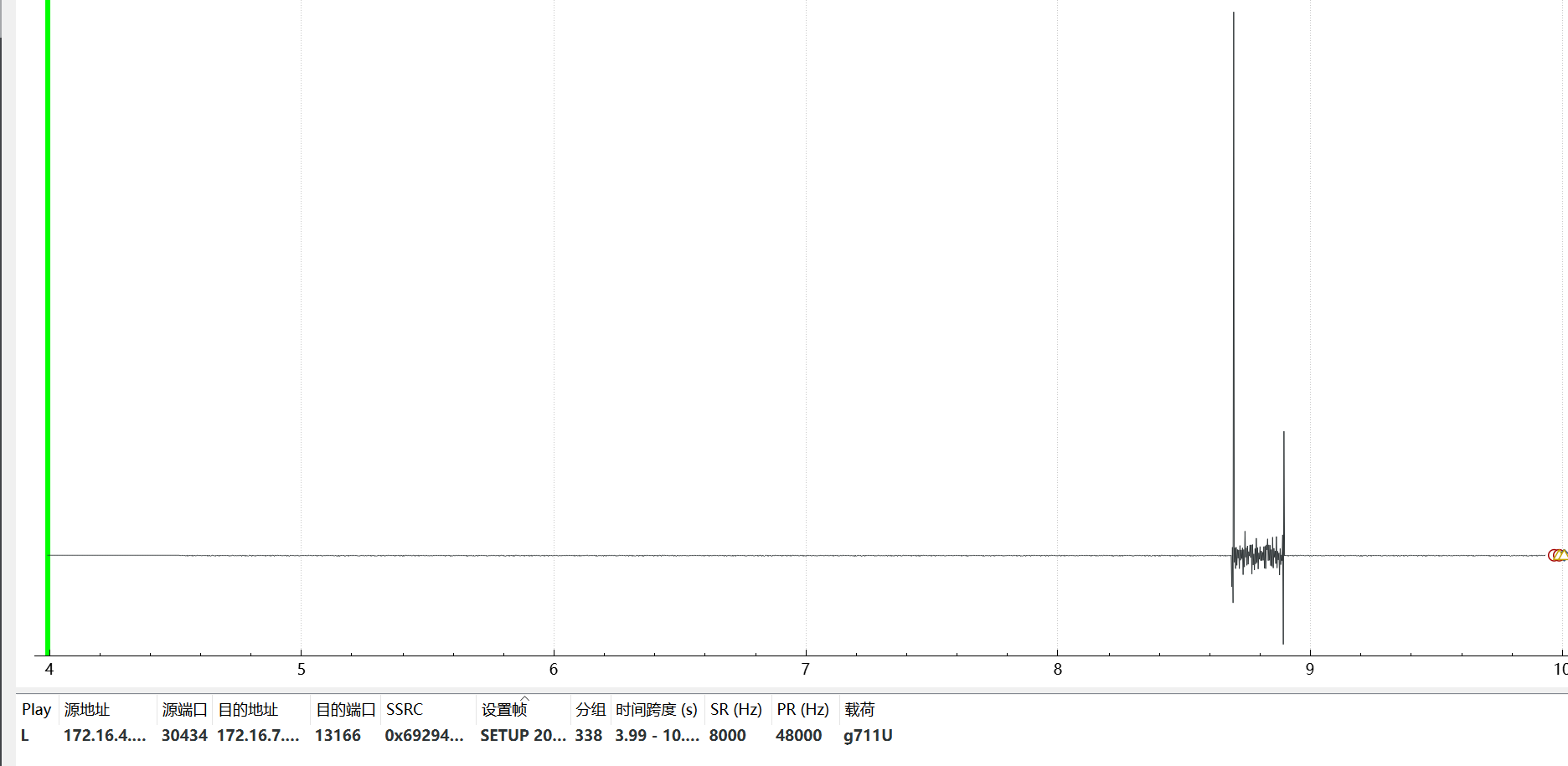

所以可以确定rfc2833转inbound成功。

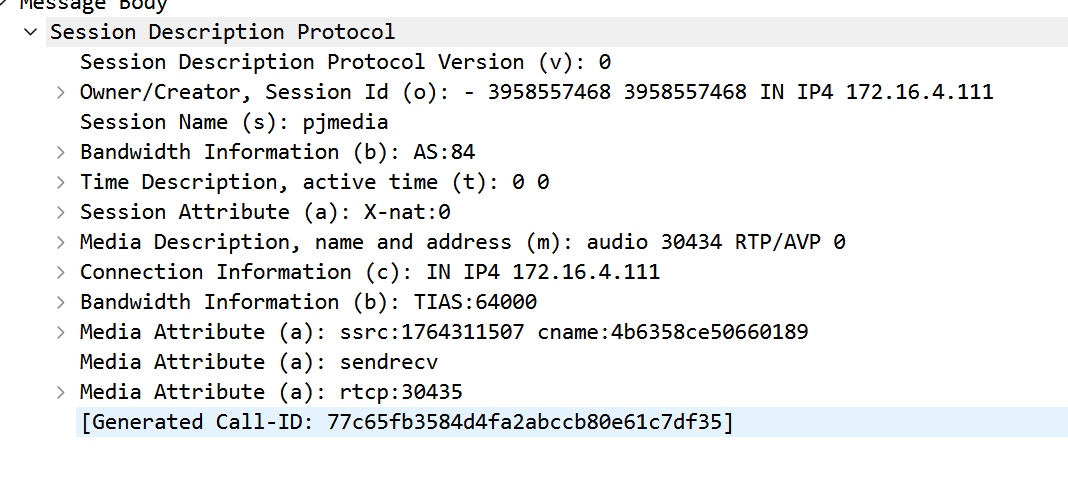

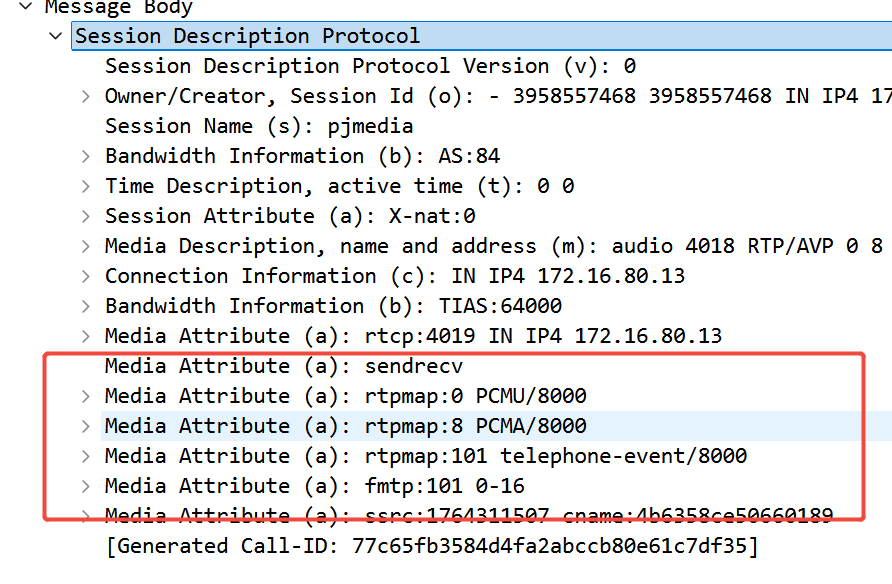

另外uac发送的invite的SDP信息为:

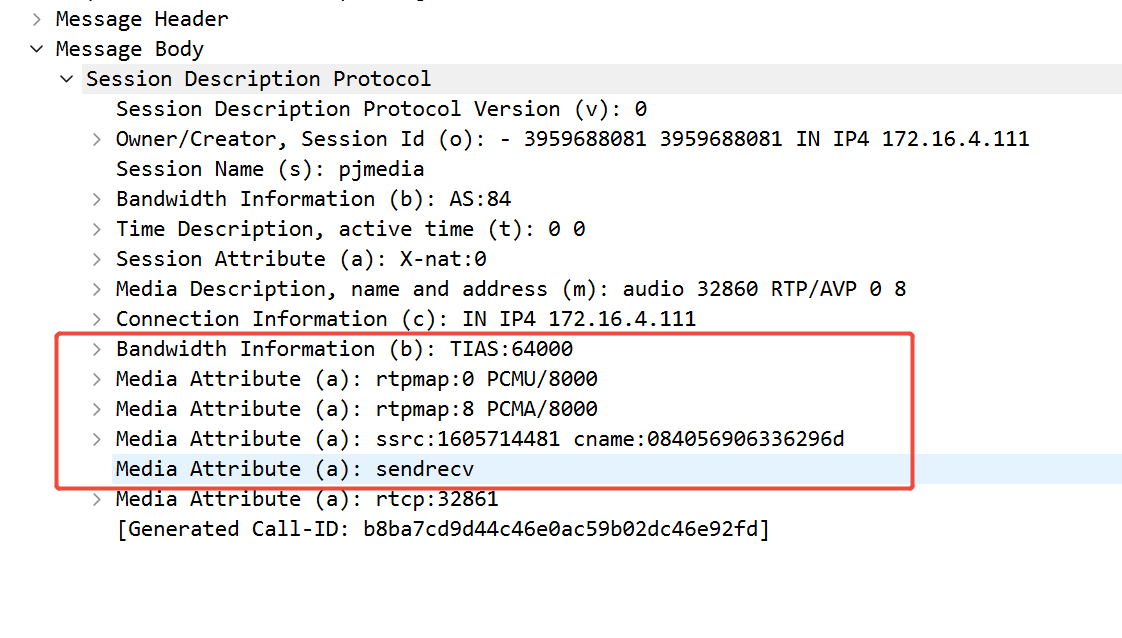

opensips转发给uas的invite的sdp信息：

可能有点问题的是： 这个转发的invite居然把media相关的信息都去掉了。

2. 20250623 修正

opensips转发invite时,rtpengine_manager参数设置为:

always-transcode codec-strip-telephone-event DTLS=off SDES-off ICE=remove RTP/AVP

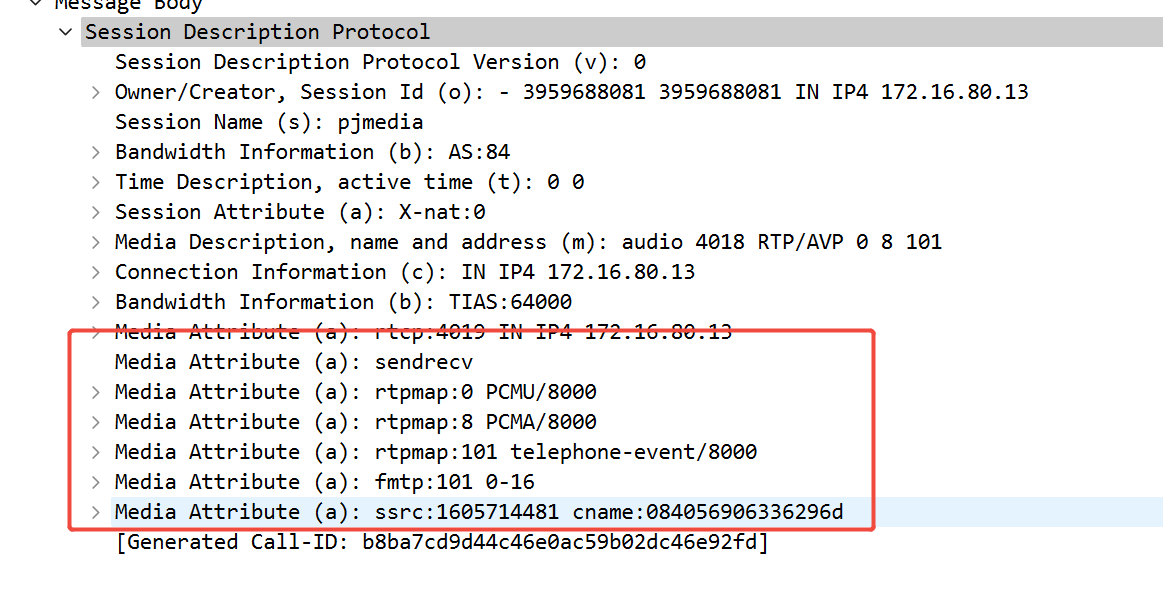

从uac发送过来的invitesip信令图为:

opensips转发给uas的invite信令图为:

可以看到转发的invite只是去掉了telephone-event

opensips收到183ring或者200OK时的rtpengine_manager参数为:

DTLS=off SDES-off ICE=remove RTP/AVP

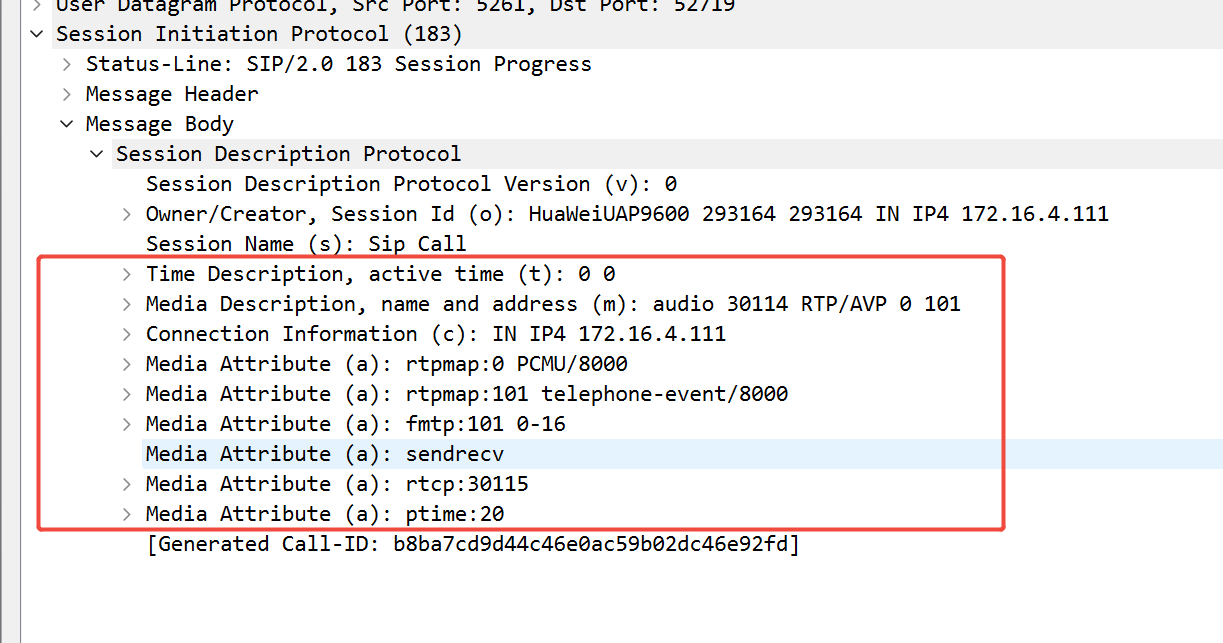

从uas返回的183ring或者200OK的sip信令图为:

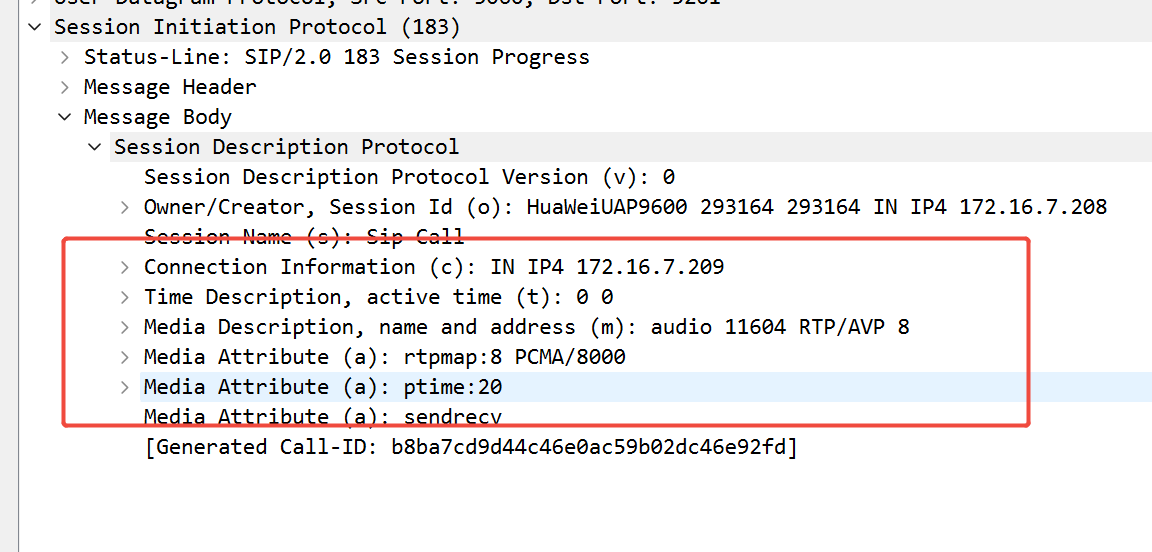

从opensips返回给软电话的183ring或者200OK的sip信令图为:

可以看到返回的183ring或者200OK的sip信令,新增了telephone-event

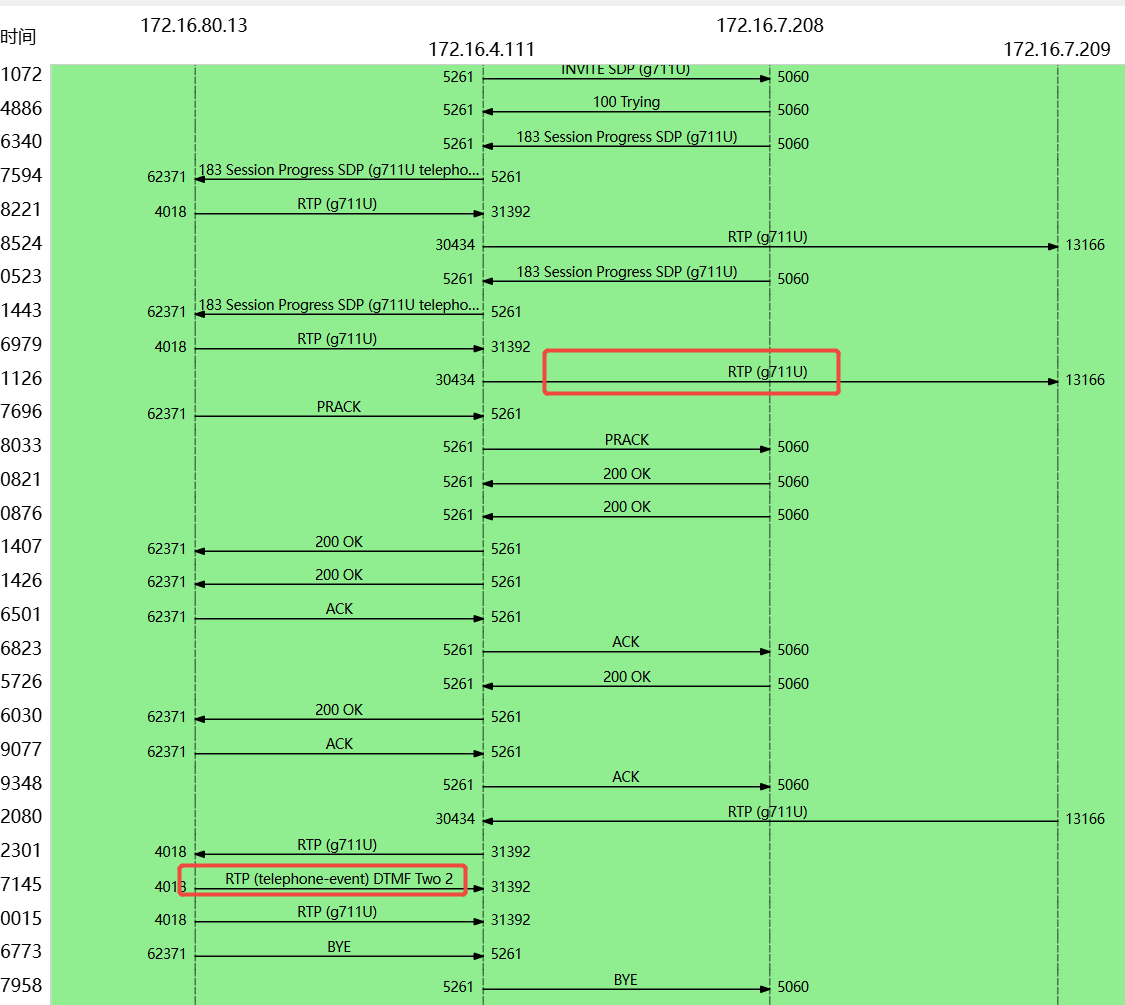

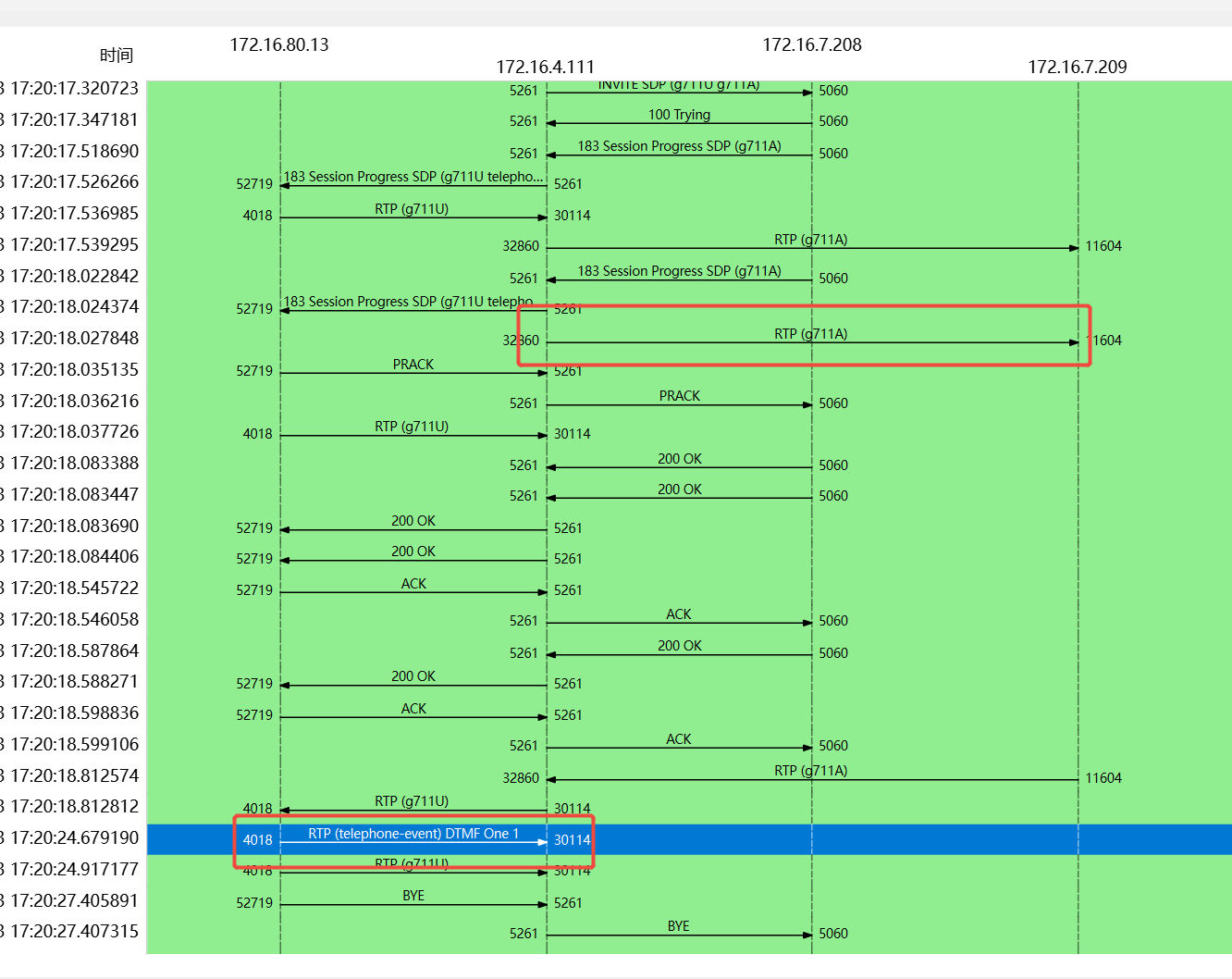

整体信令图：

可以看到rfc2833被转成了inbound, 这种方式比方案1更好。

inbound 转rfc2833

目前没有成功,我用了always-transcode detect-DTMF codec-transcode-telephone-event codec-strip=telephone-event 和always-transcode inject-DTMF codec-transcode-telephone-event codec-strip=telephone-event,都没转成功。

在rtpengine的group发的帖子,一直自动删除. 后面如果有成功的,会在这里补充。

INFO 转 rfc2833

按键INFO的sip信令如下:

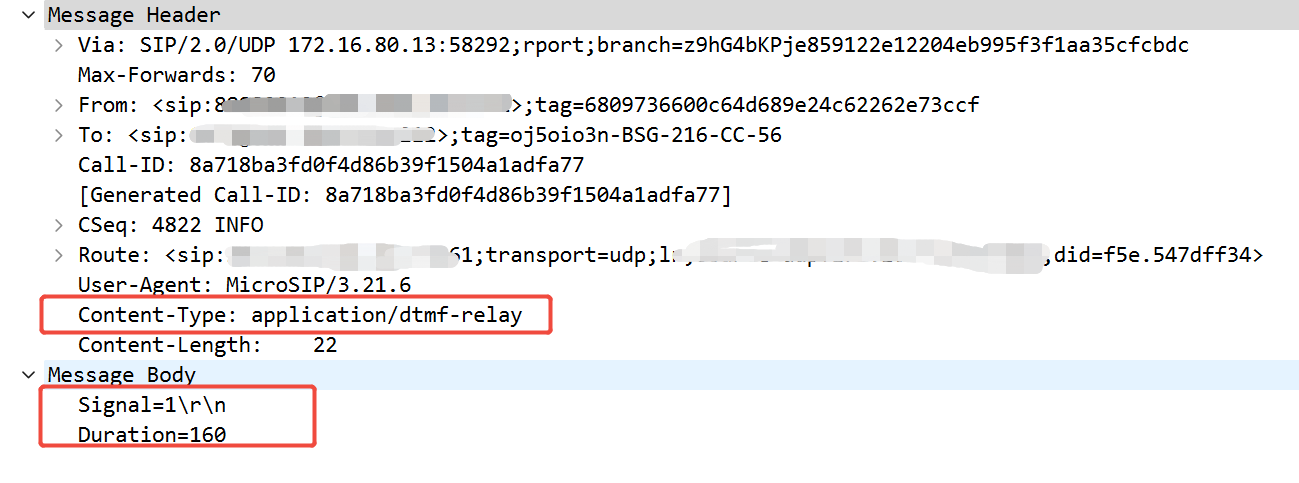

可以看到按键的INFO的sip头里的content-type为application/dtmf-relay, BODY里的Signal即为按键内容。

在opensips的配置中，设置如下:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

 if(is_method("INFO") && ($cT == "application/dtmf-relay")){
        $var(info-body) = $rb;
        $var(signal) = $(var(info-body){s.substr,0,8});
        if ($var(signal) != "") {
                $var(signalNumber) = $(var(signal){s.substr,7,1});
                xlog("L_DBG","[$cfg_line][$ci]---info--:$rm|$rs|$tu|---receive dtmf:$rb,signal:$var(signal),number:$var(signalNumber)\n");
                rtpengine_play_dtmf($var(signalNumber));
                sl_send_reply(200, "OK");
                exit;
        }
 }

能接收的按键为:(0-9)和(*,#,A,B,C,D)。

另外还要在转发的invite,生成SDP信息时，rtpengine_manager的参数添加如下:

always-transcode inject-DTMF codec-mask-all

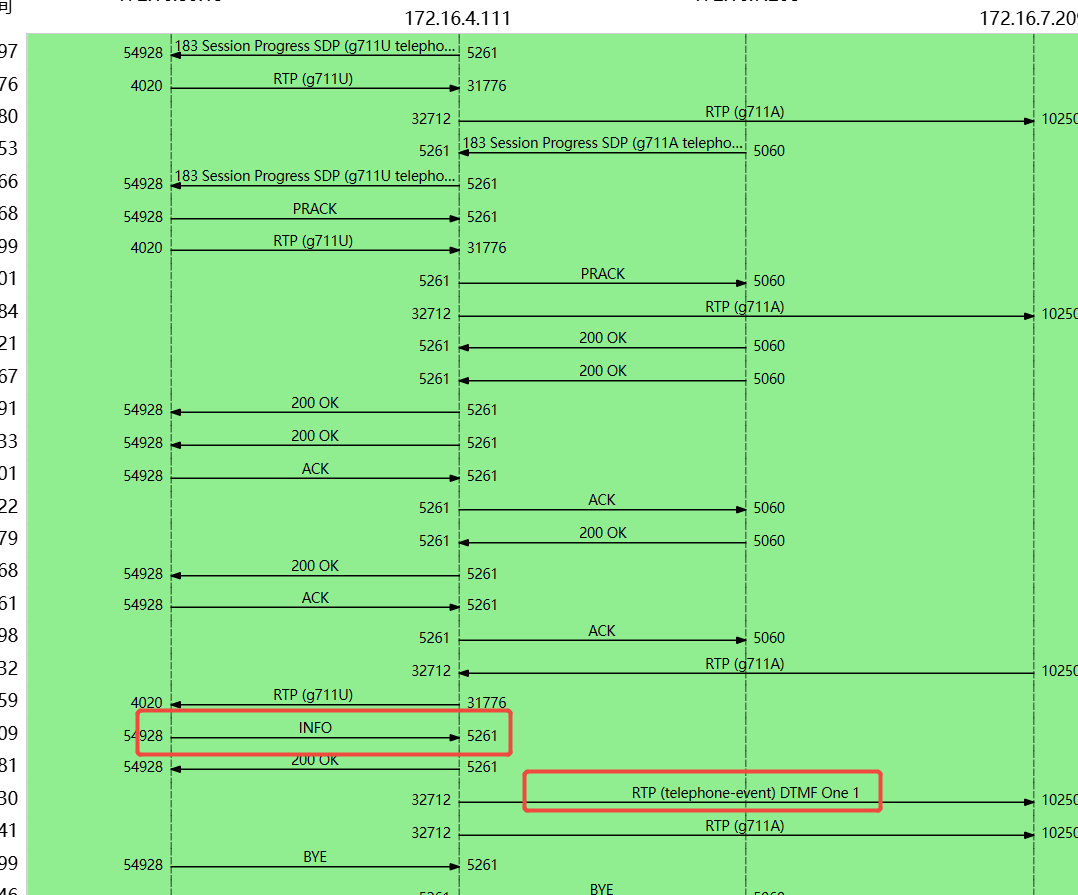

实际抓包的sip信令如下:

确实可以看到INFO转成了rfc2833类型的按键。

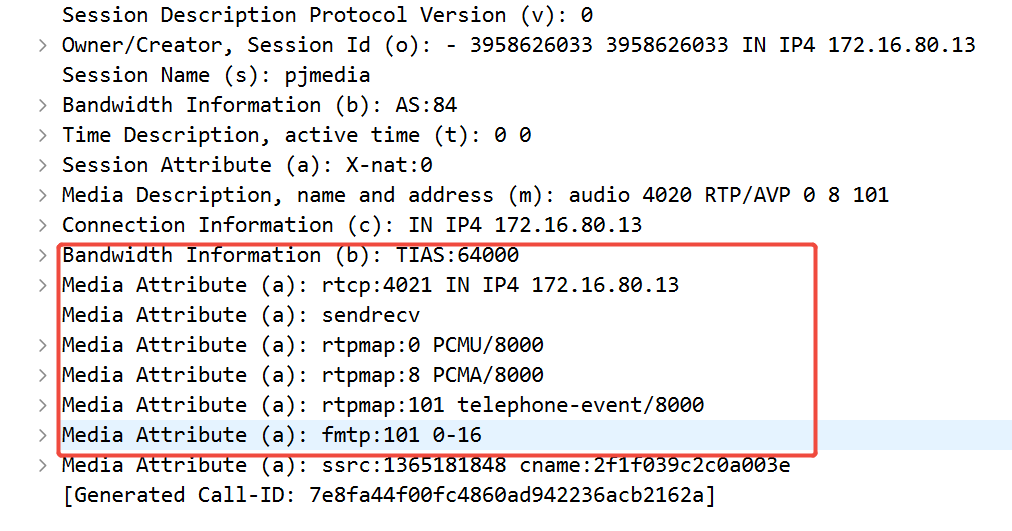

uac发送的invite的SDP信息为:

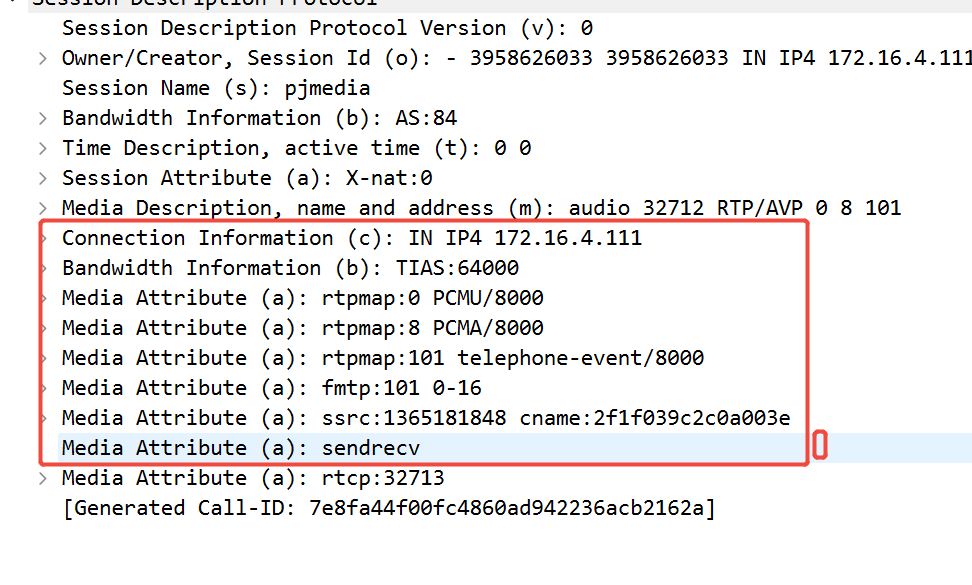

opensips转发给uas的invite的sdp信息：

INFO 转 inbound

暂未成功。

总结

1. rtpengine的按键转换功能, 目前验证成功是rfc2833转inbound和INFO转rfc2833。inbound转rfc2833和INFO转inbound暂未成功。
2. rfc2833或者inbound应该不能转成INFO类型。
