背景

项目上使用的是opensips(3.3.10)+rtpengine(13.1.0.0+0~mr13.1.0.0 git-heads/mr13.0.1.2-3ac08574)用做注册代理。

软电话通过opensips注册到uas, 按键进行ivr流程。

问题现象

软电话通过opensips的外网ip进行注册, 按键进行ivr流程, 按键无效,但是说话能识别。

uas没有日志,所以不能通过日志分析问题。

排查分析

• 通过抓包发现按键信息确实发送给了uas, uas也收到了按键消息,但是uas没有响应。

• 切换到内网测试opensips,把opensips转到同一个uas上, 按键有效！！！

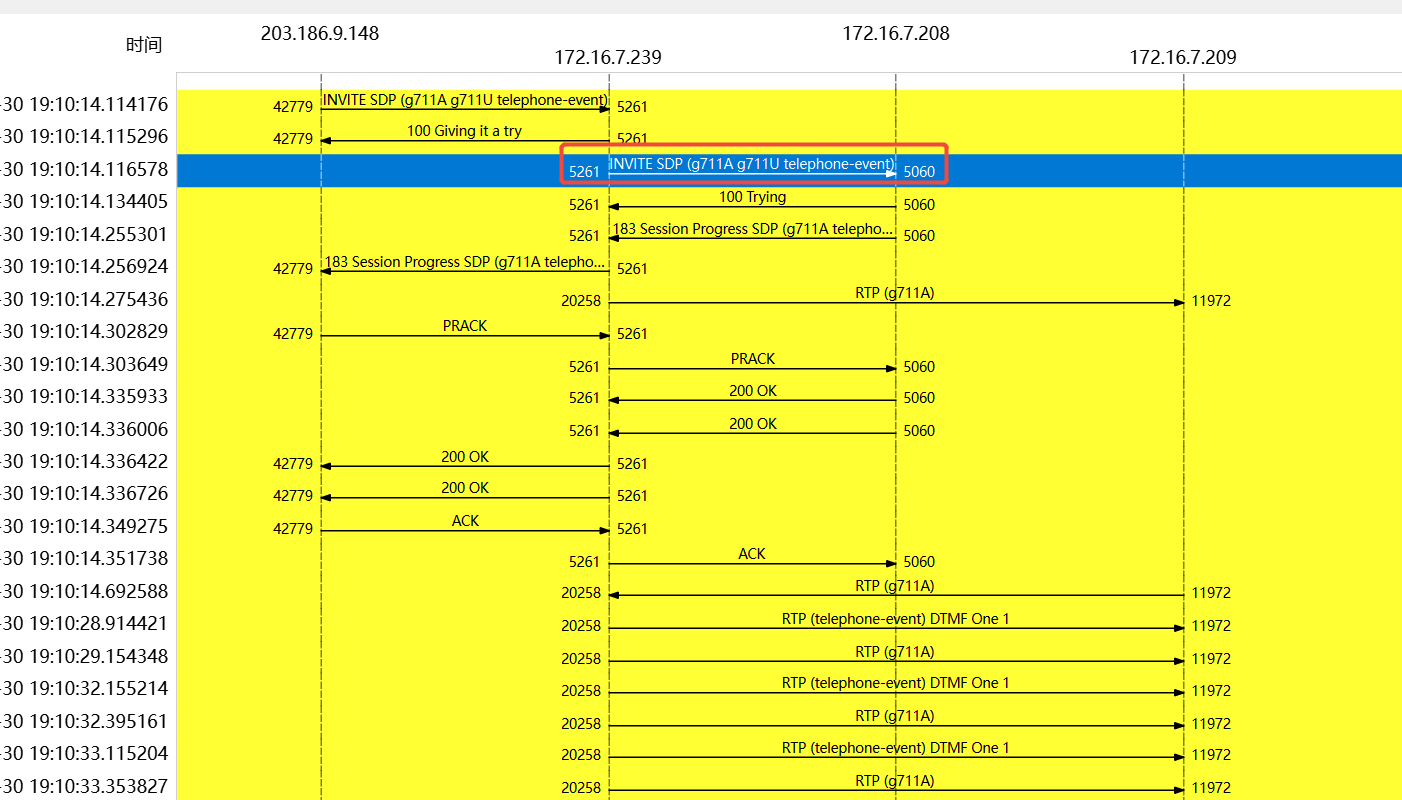

• 通过对比纯内网和带外网的opensips的服务器上抓包，发现问题出在opensips转发invite信令。

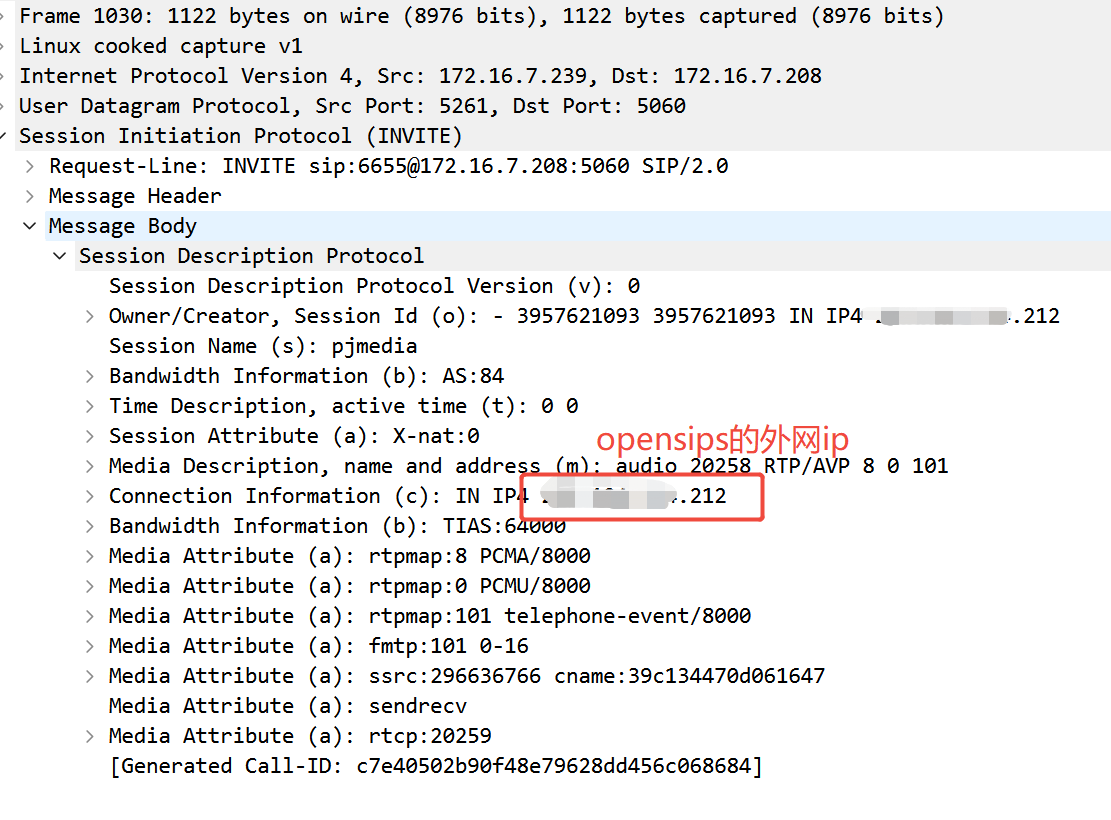

sdp信息中的ip是外网ip, opensips和uas是纯内网交互，这个的ip要是内网ip。

解决方法

• 在opensips.cfg的t_on_branch("per_branch_ops")请求rtpengine获取sdp信息时,传递media-address=内网ip。 强制生成的sdp信息中的ip是内网ip。

1

rtpengine_manage(" media-address=172.16.7.239 ");

• 修改之后，验证成功,按键有效。

疑问: sip服务器为何因为sdp信息中的ip是外网ip而没有响应按键不得而知(第三方的,没人能解答)。

延伸

按键dtmf 类型

按键主要有三种类型，在抓包中的表现形式为:

• rfc2833

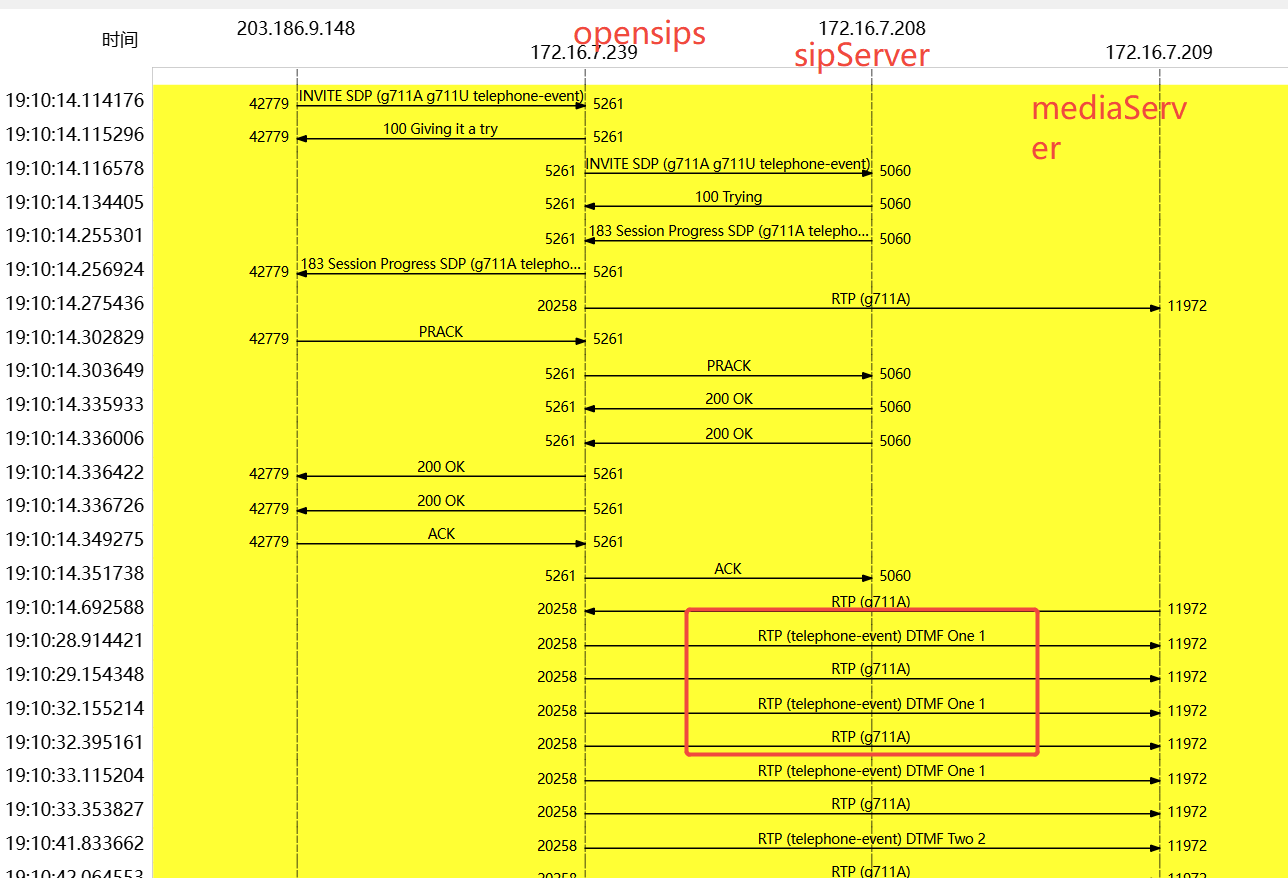

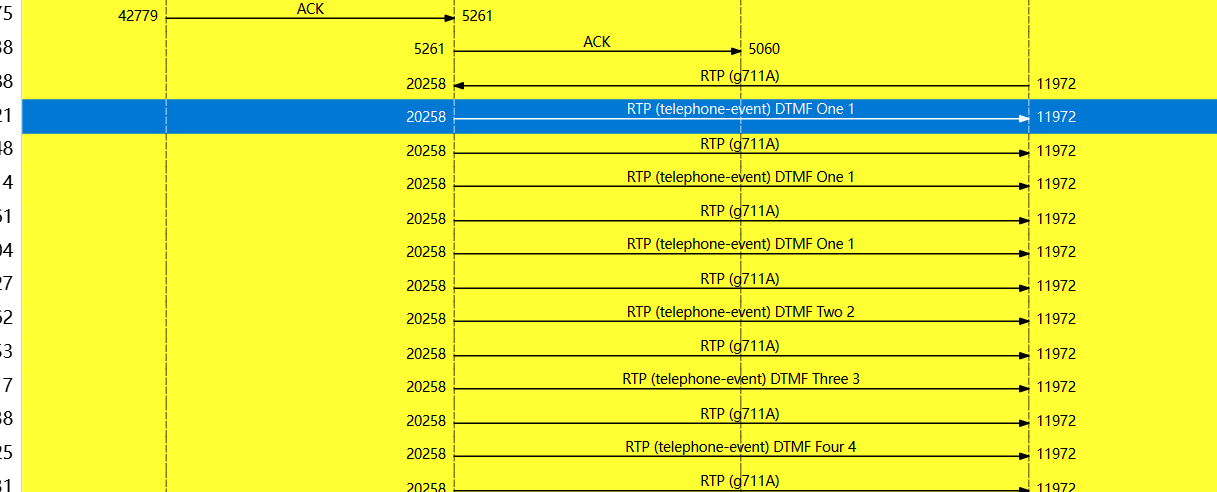

通过wireshark抓包的sip信令上，可以看到rfc2833和语音RTP流是分开的，能够很直观的区分.

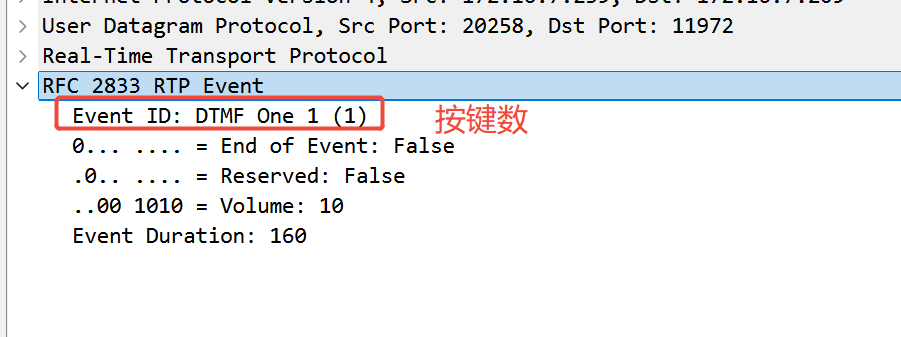

点击此信令,能够看到的详细信息:

• inbound

inboud 按键和语音RTP流是一起的, 无法区分。

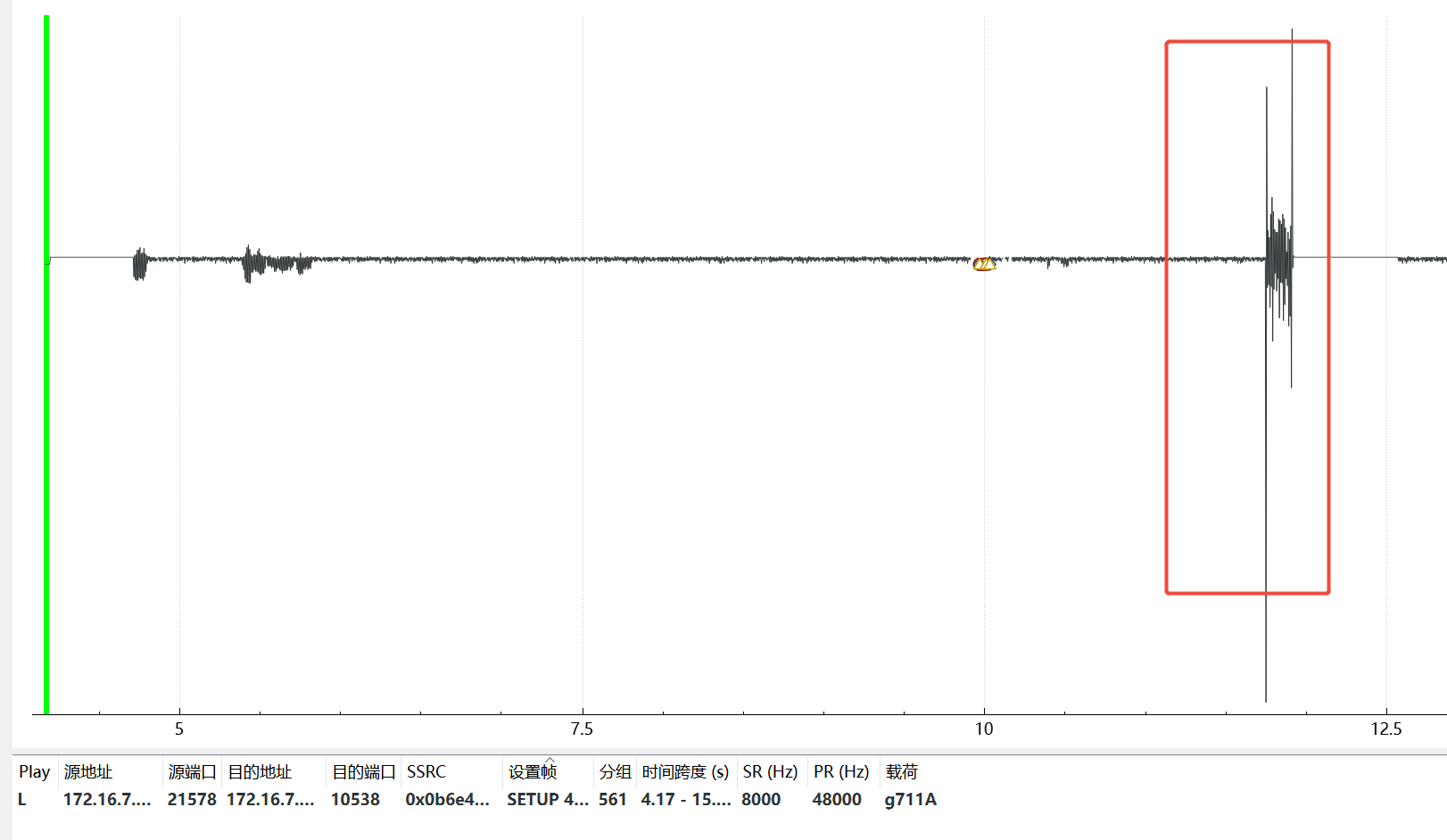

通过播放该rtp流, 可以听到按键声音,也可以看到按键的波形。

• INFO

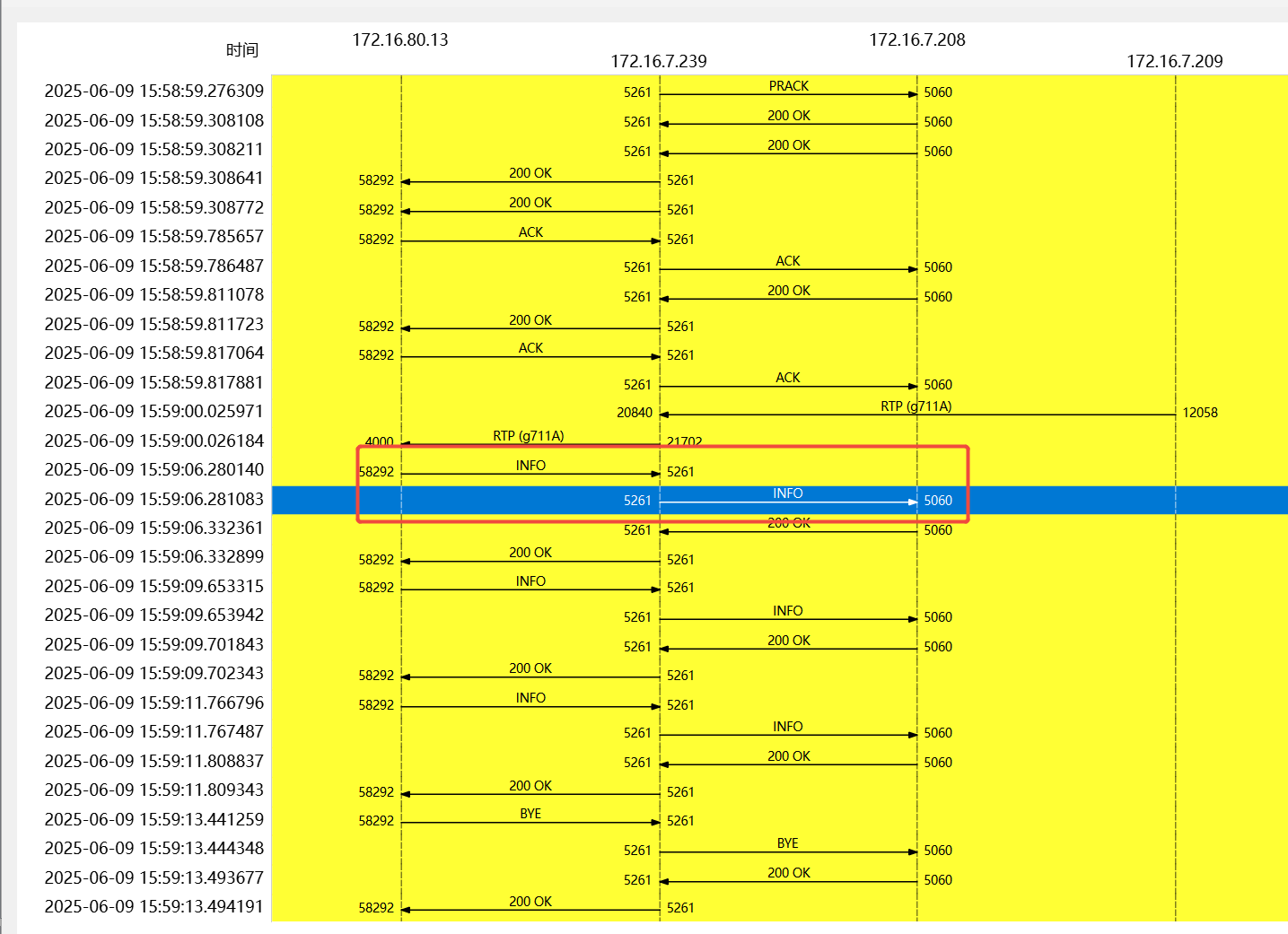

INFO是指按键信息以SIP INFO的方式发送,直接抓sip信令就能看到。

按键信息:

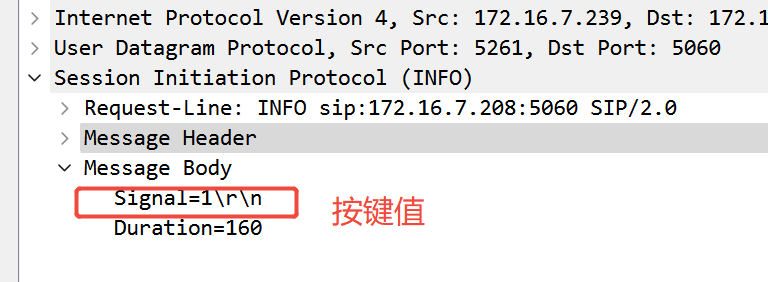

在INFO的body中，可以看到按键信息。

opensips 内外网ip的问题

使用opensips做网关时, 比较重要的就是内外网ip的转换问题。 这里包括两个部分:

1. sip信令中的Record-Route, 使用 record_route_preset不要用record_route
2. sdp信息中的c, 使用media-address设置。

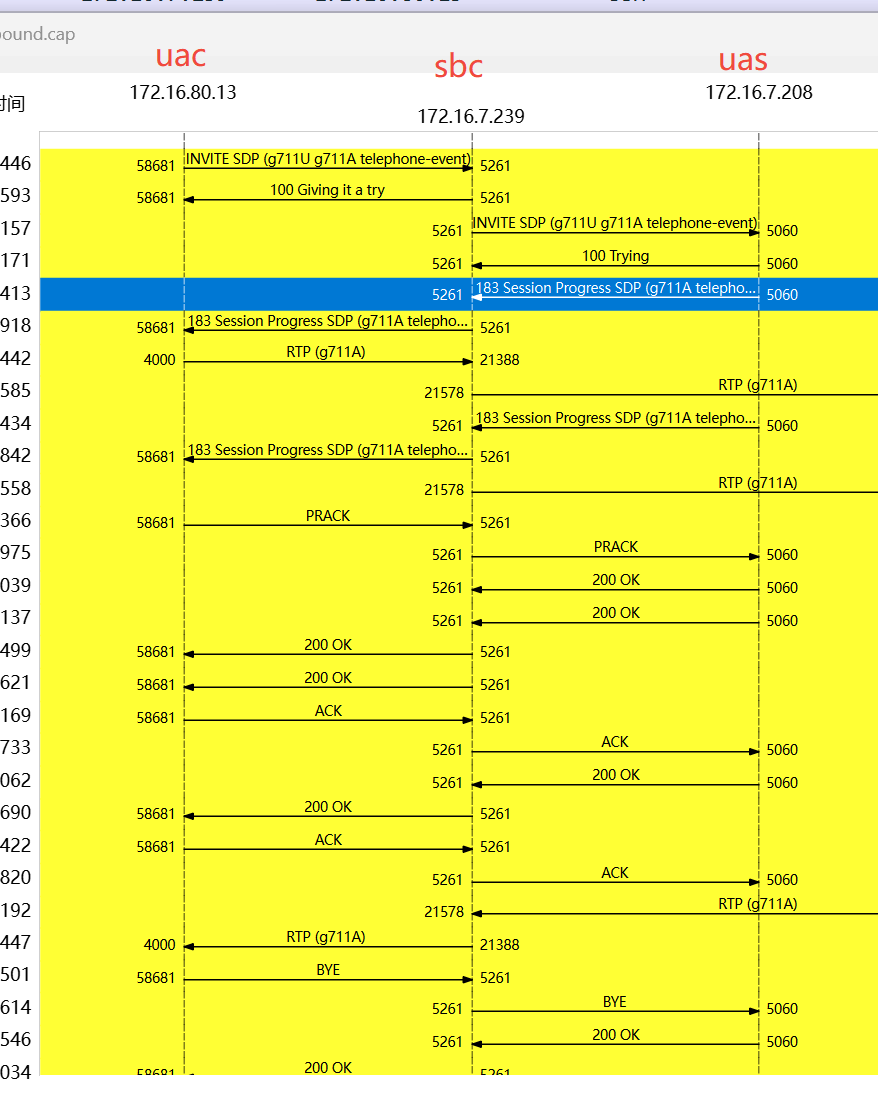

以下列的sip信令为例:

需要修改的地方:

1. 在转发INVITE给uas时,Record-Route要改成内网ip, sdp的c改成内网ip。
2. 收到uas的183或者200 OK信令时, 转发给uac时Record-Route要改成外网ip, sdp的c改成外网ip。
