Homer10初体验

背景

homer是一个开源的SIP分析工具, 它可以帮助我们分析SIP协议的数据包,从而了解SIP协议的工作原理。其官方代码地址为: homer, 目前最新版本为homer10。

安装

官方安装文档为: homer10安装文档, 安装命令如下:

1
2
3


git clone https://github.com/sipcapture/homer-docker.git
cd all-in-one
docker-compose up -d

查看docker-compose.yaml,可以看到需要的组件有:

组件名称	组件介绍	必要性
alertmanager	告警组件	非必要
clickhouse	面向列的数据库组件	必要
grafana	web管理页面	必要
docker-hepgen	hep数据生成组件	非必要
heplify-server	hep数据收集组件	必要
mailhog	邮件组件	非必要
node-exporter	节点监控组件	必要
qryn	qryn组件	必要
vector	数据采集组件	必要

这些镜像直接从dockerhub拉取，然后运行docker-compose up -d 即可。

关于grafana组件, 我做了两点修改：

避免容器内下载qxip-flow-pannel插件,提前本地下载。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27


services:
  grafana:
     build:
       context: ./grafana
       dockerfile: Dockerfile
     container_name: grafana
     volumes:
       - grafana_data:/var/lib/grafana
       - ./grafana/provisioning/:/etc/grafana/provisioning/
       - ./grafana/plugins/k8spacket-nodegraphplugin-datasource:/var/lib/grafana/plugins/k8spacket-nodegraphplugin-datasource
     environment:
       - GF_SECURITY_ADMIN_USER=${ADMIN_USER:-admin}
       - GF_SECURITY_ADMIN_PASSWORD=${ADMIN_PASSWORD:-admin}
       - GF_USERS_ALLOW_SIGN_UP=false
       - GF_USERS_DEFAULT_THEME=light
       - GF_EXPLORE_ENABLED=true
       - GF_ALERTING_ENABLED=false
       - GF_UNIFIED_ALERTING_ENABLED=true
       - GF_PLUGINS_ALLOW_LOADING_UNSIGNED_PLUGINS=qxip-flow-panel
     restart: unless-stopped
     ports:
       - 3000:3000
     depends_on:
       - clickhouse-server
     logging:
       options:
         max-size: "10m"

grafana文件夹下的文件:

1
2


ls
defaults.ini  Dockerfile  plugins  provisioning  qxip-flow-panel-10.2.0.zip

qxip-flow-panel的下载地址: qxip-flow-pannel-10.2.0

Dockerfile内容为:

1
2
3
4
5
6
7
8


FROM grafana/grafana-oss:10.4.3

# 将提前下载好的插件 zip 包拷贝进镜像并解压
COPY qxip-flow-panel-10.2.0.zip /tmp/qxip-flow-panel.zip
COPY defaults.ini /usr/share/grafana/conf/

RUN mkdir -p /var/lib/grafana/plugins \
    && unzip /tmp/qxip-flow-panel.zip -d /var/lib/grafana/plugins/

因为grafana的10+版本不再支持Angular, 为避免web页面出现this panel requires Angular (deprecated), 添加default.ini配置.

1
2


[feature_toggles]
autoMigrateOldPanels = true

该default.ini文件的位置在grafana容器内/usr/share/grafana/conf/defaults.ini, 可以从容器内copy出来该文件,修改之后，在Dockerfile里COPY defaults.ini /usr/share/grafana/conf/ 。

之后, docker-compose build grafana重新编译grafana镜像包, docker-compose up -d grafana。

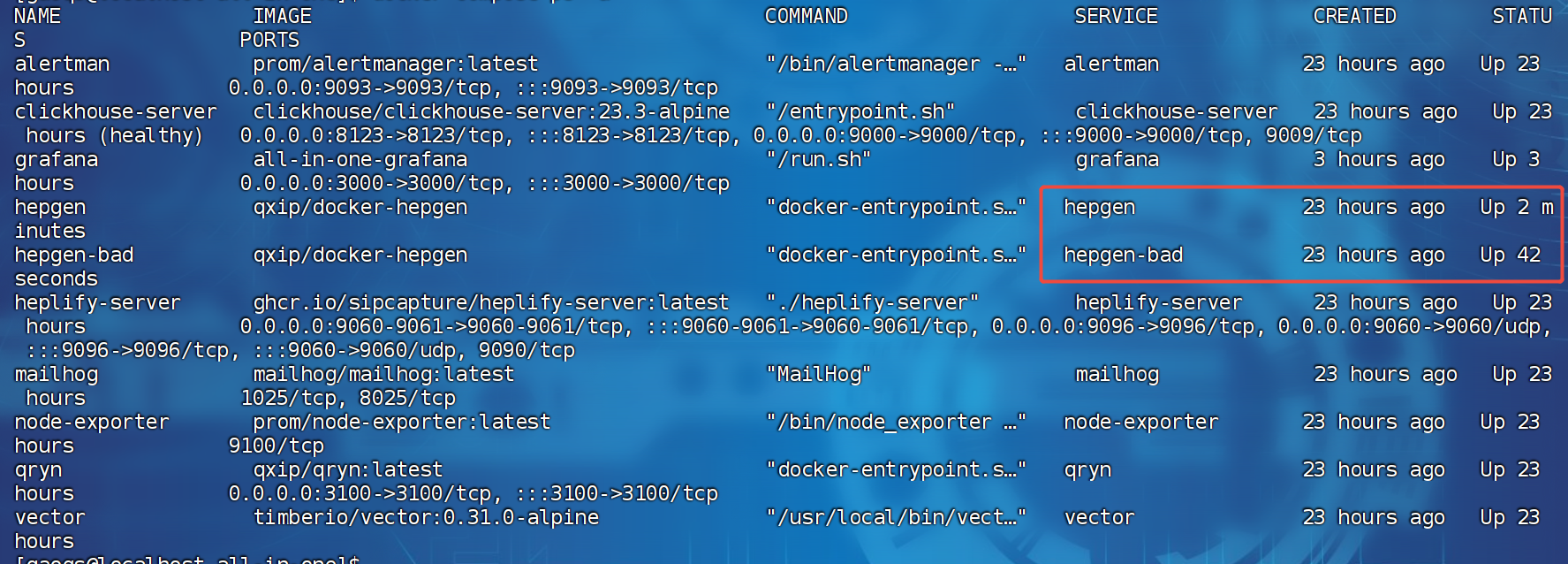

服务正常的状态： docker-compose

可以看到hepgen-bad和hepgen两个容器会多次重启,这个是正常的, 不断重启生成hep数据。

体验

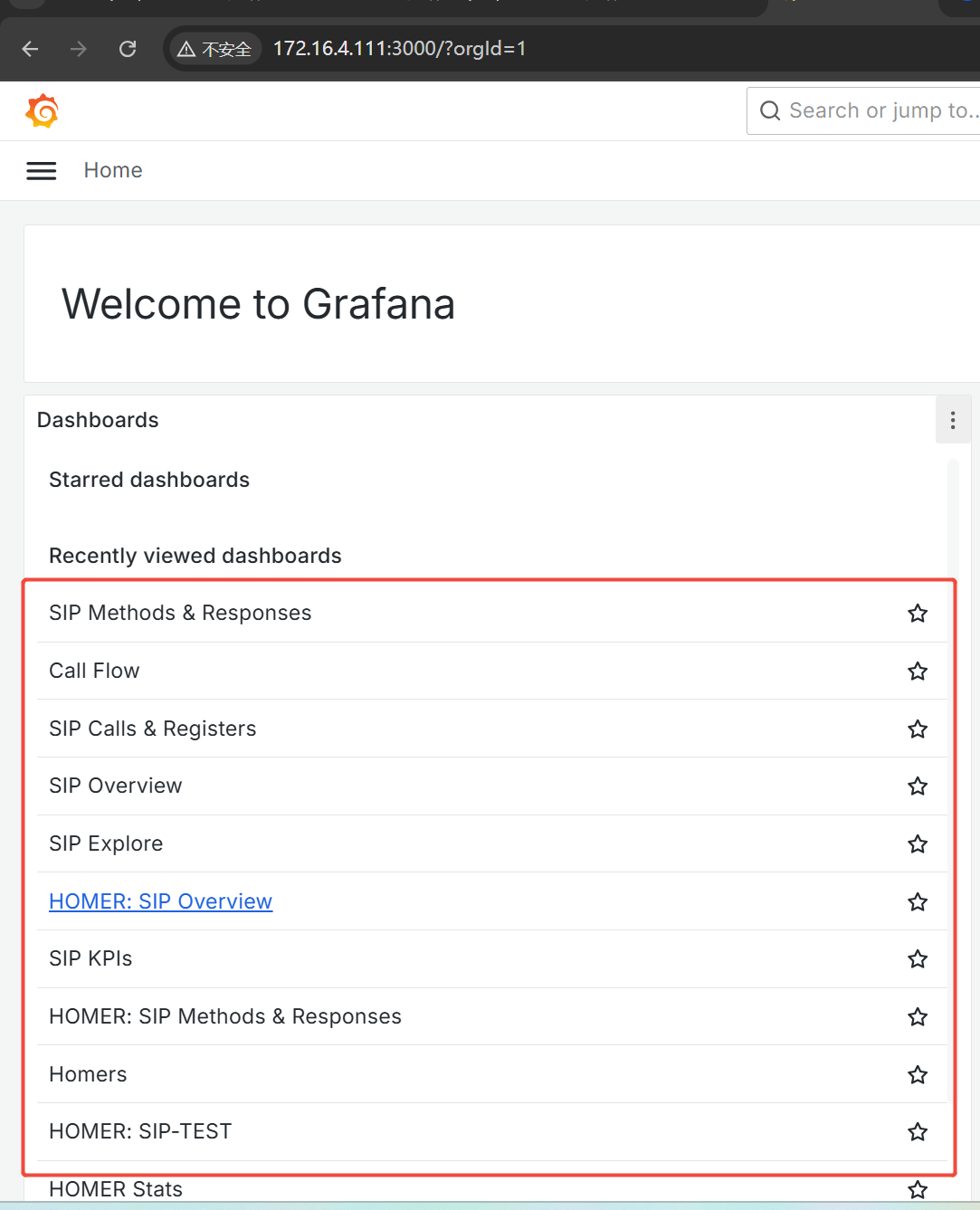

打开http://localhost:3000, 登录账号admin, 密码admin, 即可打开grafana管理页面。可以看到的dashboard页面如下:

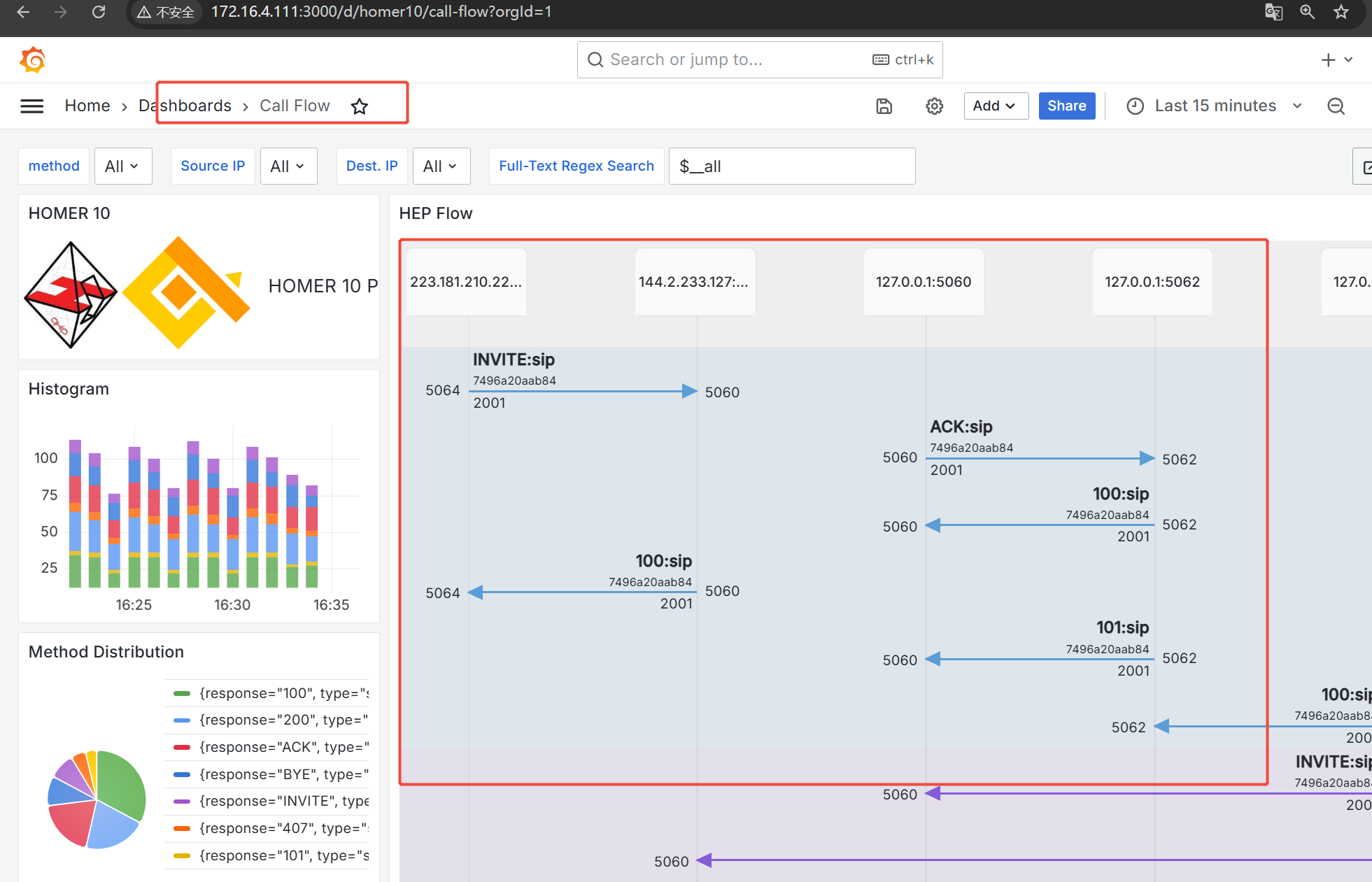

选择callflow查看调用流程:

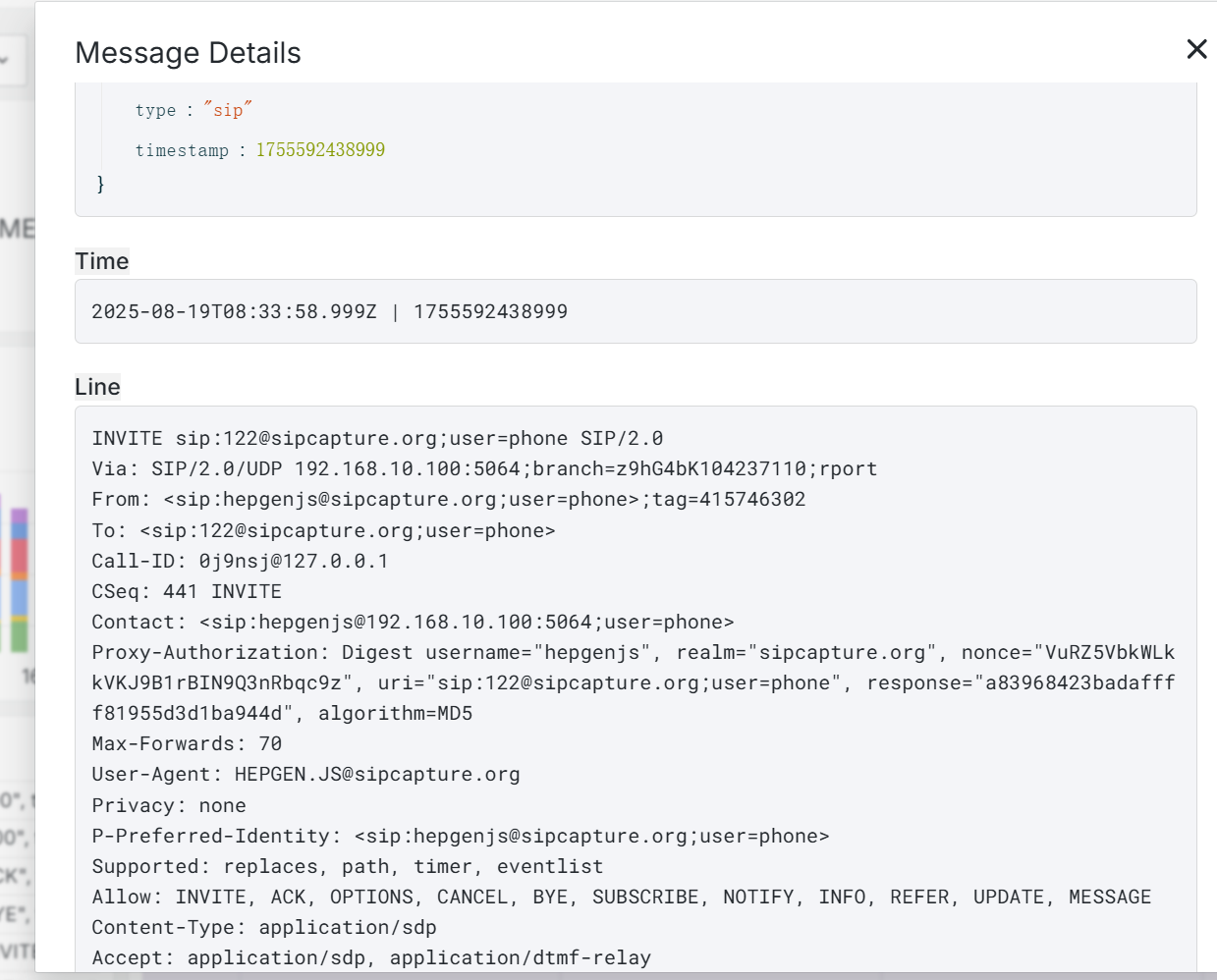

选择hep flow中的一个sip信令, 即可查看该信令的详细信息: message

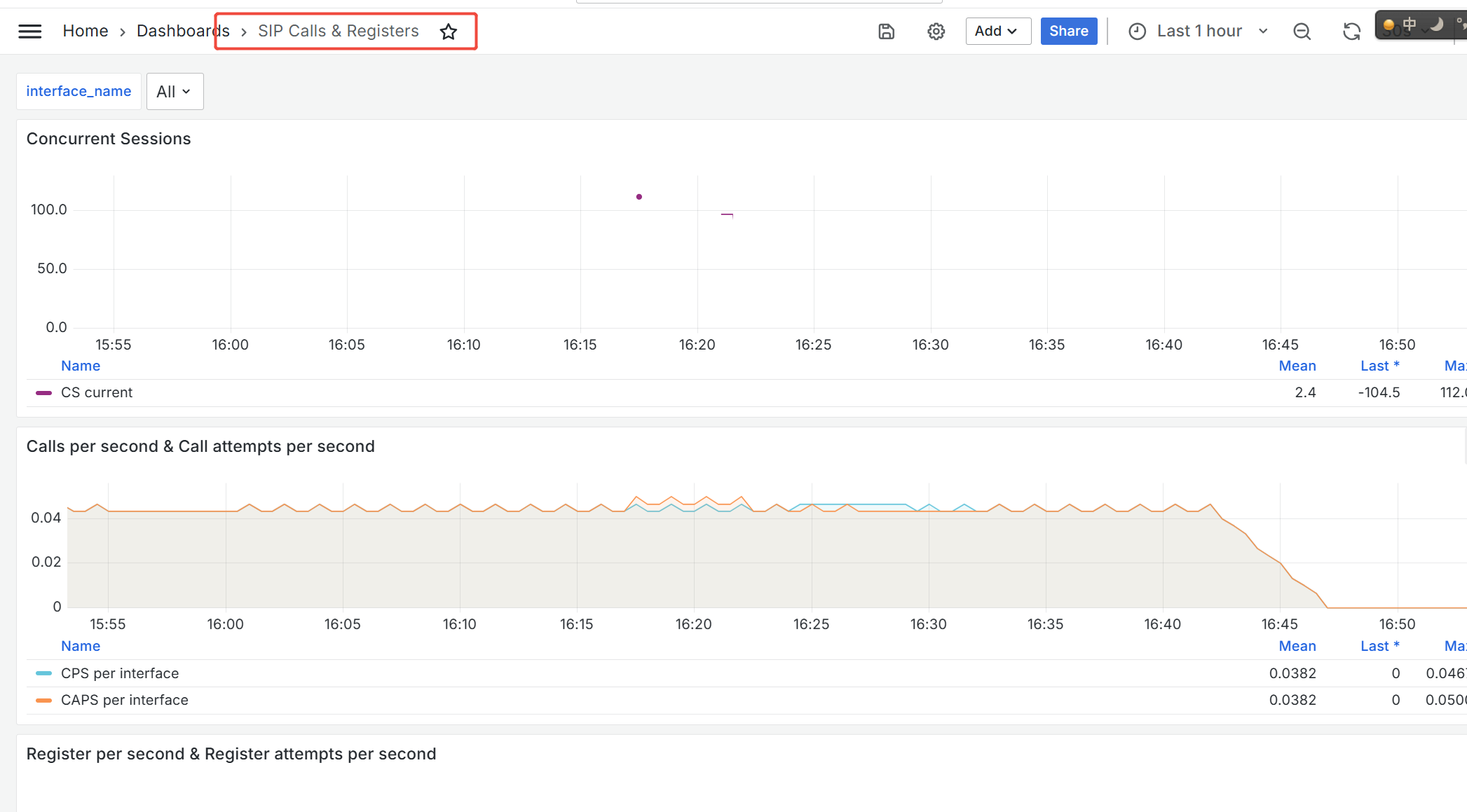

在查看SIP Calls & Registers的dashboard页面, 可以看到调用流程: calls

实战

因为默认的docker-compose.yaml中使用hepgen和hepgen-bad不断生成hep数据, 不想随机生成sip, 停下这两个服务，然后使用opensips 3.5.5对接heplify-server。

停止`hepgen`和`hepgen-bad`服务

1

docker-compose down hepgen hepgen-bad

opensips 对接 heplify-server

可以参考opensips trace 模块文档, 配置opensips的trace模块, 将trace数据发送到heplify-server。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17


socket=hep_udp:172.16.4.111:6000
...
loadmodule "dialog.so"
loadmodule "tracer.so"
loadmodule "proto_hep.so"
modparam("proto_hep", "hep_id","[hid] 172.16.4.111:9060;transport=udp;version=3")
modparam("tracer", "trace_id","[tid]uri=hep:hid")

route {
  ...
  if (is_method("REGISTER")) {
    trace("tid", "t","sip");
  }
  if (is_method("INVITE") && !has_totag()) {
    trace("tid", "d", "sip");
  }
}

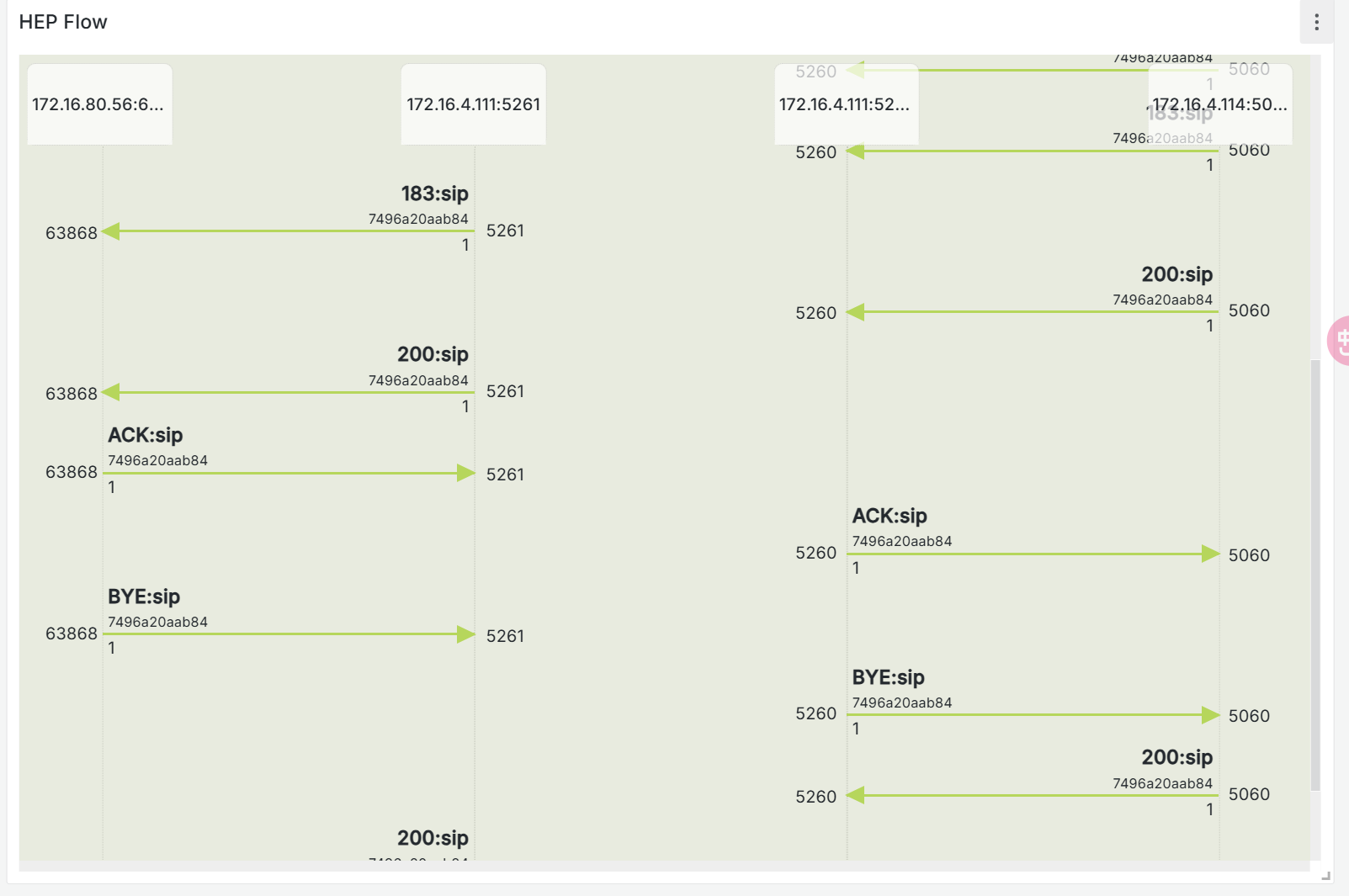

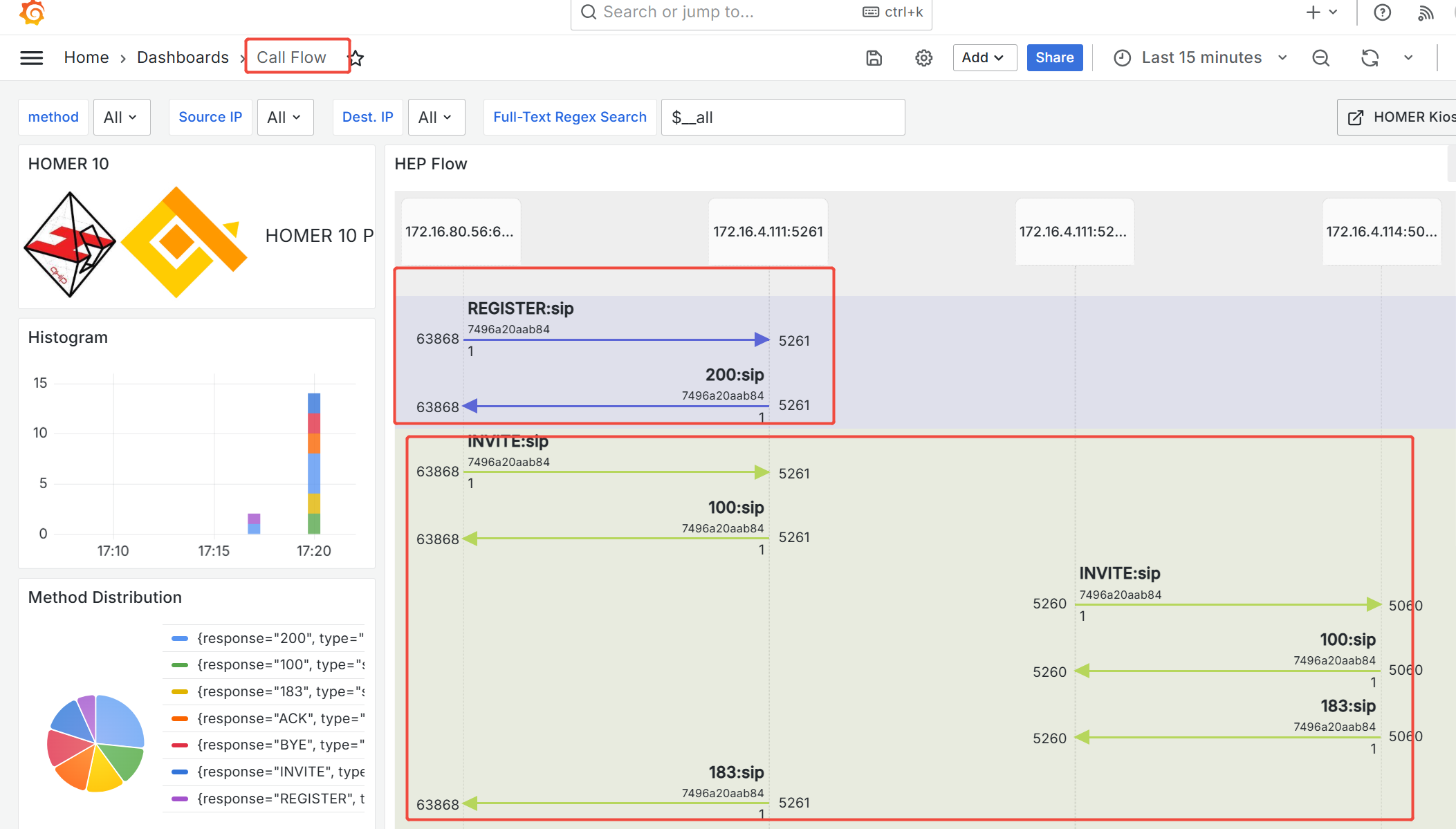

使用软电话注册到opensips上,然后拨打电话，查看Call Flow: call

call

这些信息正是opensips产生的数据。
